Suele ocurrir que cuando nos enfrentamos a medir con osciloscopio la sección primaria de una fuente de alimentación, o sección «HOT», pensemos en evitar que nos salte el diferencial de nuestro cuadro eléctrico.

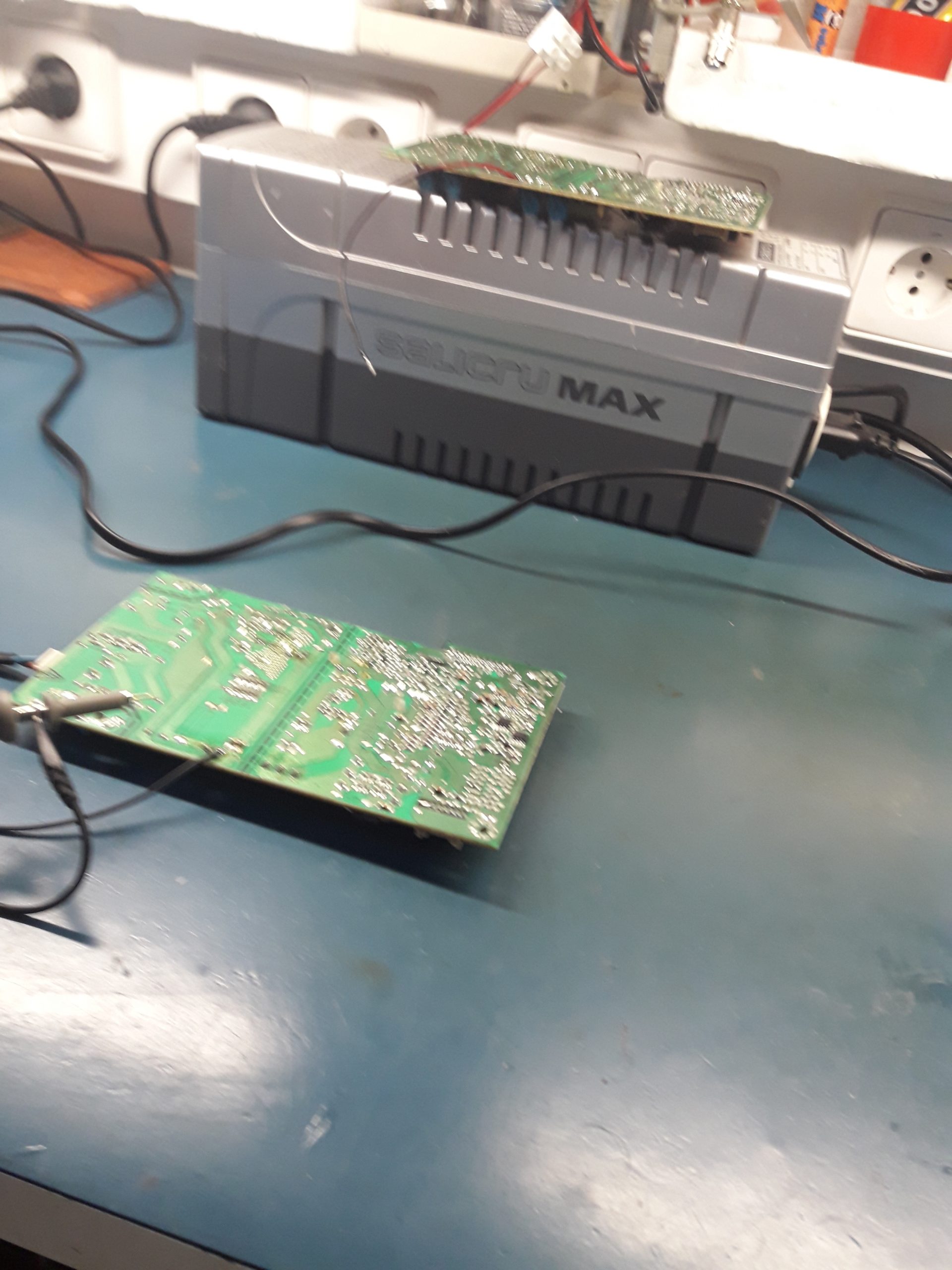

Esto se debe a que la tierra de la sonda va conectada al chasis del osciloscopio y vamos a medir en una zona conectada directamente a la red. Basta buscar en Google para encontrarnos varias opciones para solventar el problema. 1.- Anular la tierra del osciloscopio, no muy recomendable. 2.- Usar un transformador de aislamiento, opción cara. 3.- Usar una sonda diferencial, opción cara. 4.- Disponer de un osciloscopio digital, que si es bueno va a ser muy caro. ¿Y qué podemos hacer los pobres?. Pues yo recurro a un SAI barato reciclado y alimento la placa con él desconectado de la red. El efecto es similar a usar el transformador de aislamiento, ….siempre que no lleve mucho tiempo realizar las medidas.
